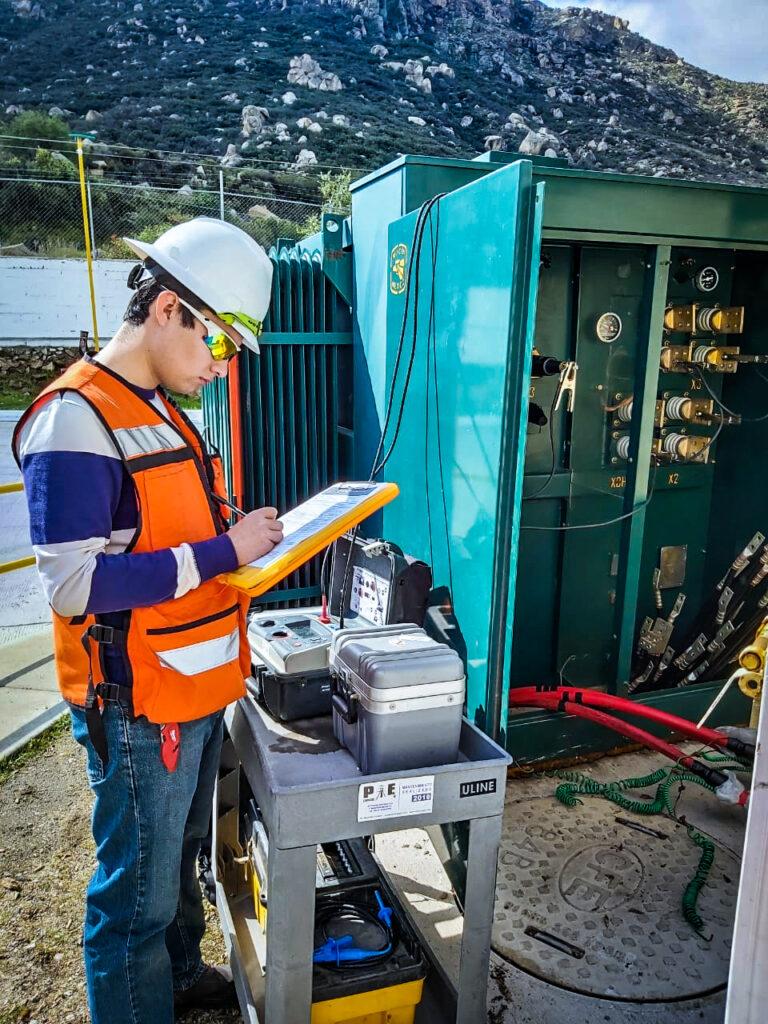

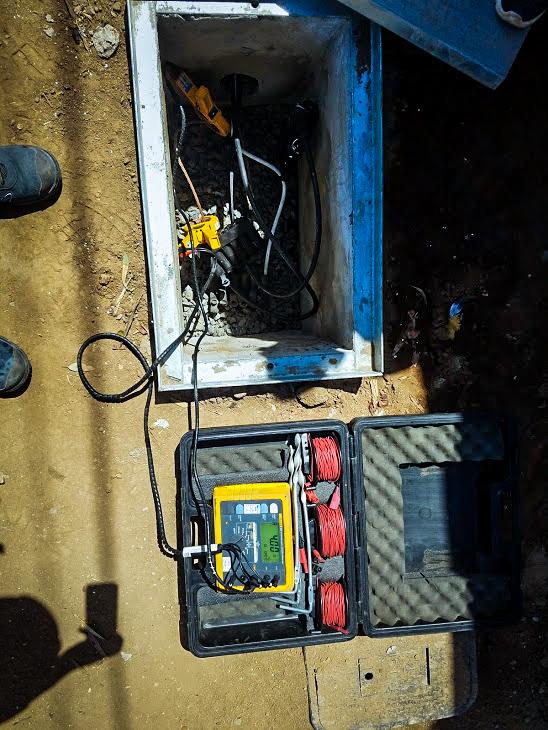

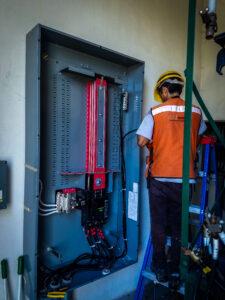

Un estudio de sistema de puesta a tierra es necesario para verificar el cumplimiento de la NOM-022-STPS-2008; Electricidad estática en los centros de trabajo, nosotros llevamos a cabo las mediciones en sus redes de puesta a tierra para verificar este cumplimiento.




Este sistema de puesta a tierra tiene grandes beneficios en las instalaciones eléctricas, además de proporcionar seguridad al personal y a los equipos eléctricos es la base para minorar los problemas de calidad de energía, es por ello muy importante el dar cumplimiento a la NOM antes mencionada.




Las razones para hacer una conexión de puesta a tierra son muchas, entre ellas es que ayudan a proveer una ruta segura de circulación a tierra de las eventuales descargas atmosféricas, y de las corrientes de fuga en los equipos eléctricos. También ofrecen una tensión nula de referencia para los receptores electrónicos de la propia instalación, así como para las señales de datos que sirven para comunicar a los equipos informáticos.

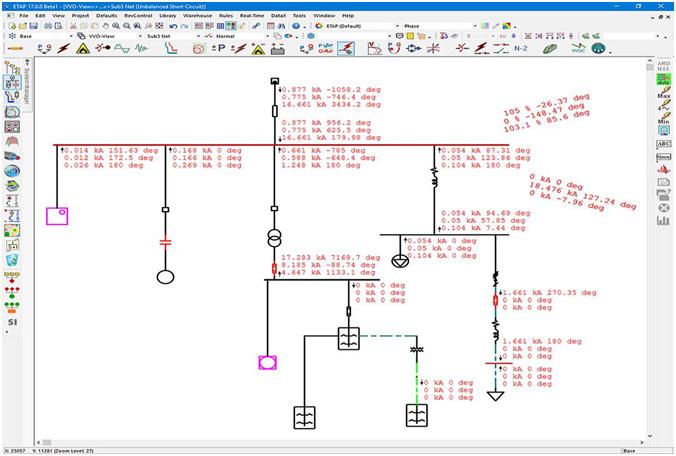

Un estudio de corto circuito tiene como objetivo conocer los valores de potencia y corriente de corto circuito en cualquier nodo o rama del sistema, que se manifiesta en el primer ciclo de falla y varios ciclos después.
Este estudio se realiza simulando fallas eléctricas por corto circuito en los nodos del sistema eléctrico. Generalmente se simulan en los tableros de distribución principales donde están conectadas todas las cargas eléctricas.

Para que este estudio tenga una mayor precisión se necesita de un diagrama unifilar actualizado en el cual se encuentren todos los componentes eléctricos del sistema.

El estudio se lleva a cabo mediante el software ETAP. Este software fue desarrollado como un programa de ingeniería analítica que se especializa en el análisis, simulación, monitoreo, control, optimización y automatización de sistemas de energía eléctrica.

Una vez realizado el estudio se generan reportes de los cuales podemos obtener información que nos permitirá comparar el valor de la potencia y corriente de corto circuito con la capacidad interruptiva de los equipos de protección instalados (interruptores termo magnéticos, fusibles, etc.). La capacidad interruptiva debe ser mayor que la potencia de corto circuito, de lo contrario los equipos se dañarían al intentar interrumpir una corriente mayor a su capacidad.

Así mismo este estudio nos brinda información necesaria tanto para el estudio de las redes de tierra como para el de coordinación de protecciones.

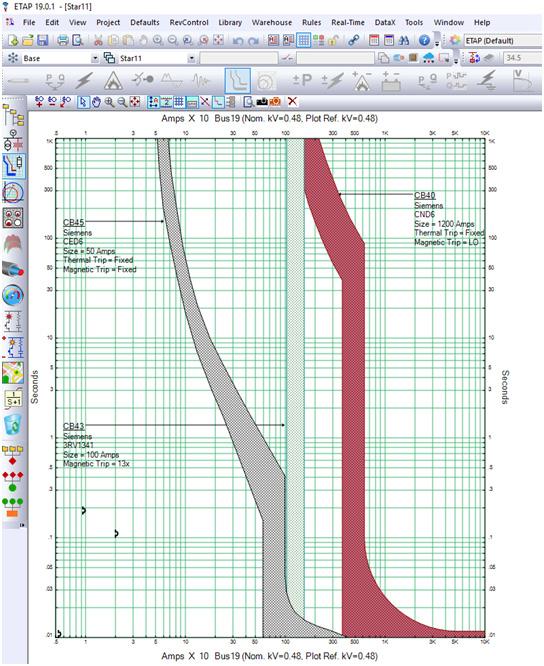

La coordinación de protecciones tiene como objetivo lograr la selectividad y velocidad en el aislamiento en caso de que ocurra una falla en el sistema. Esto es, que el dispositivo de protección más cercano a la falla opere antes que cualquier otro aislando la misma y evitando que pueda causar daño a otro componente del sistema.

Para realizar este estudio es necesario haber realizado previamente el estudio de corto circuito, el levantamiento en campo de todos los equipos de protección, así como los que serán protegidos (motores, transformadores, cables, etc.), de igual forma se requieren los datos de los transformadores de corriente y de potencial.

El estudio se realiza mediante el software ETAP el cual una vez habiendo ingresado la información necesaria calcula de manera automática las corrientes simétrica y asimétrica para fallas trifásicas, bifásicas y de fase a tierra.

Para lograr una operación selectiva se debe prestar atención especial al seleccionar los dispositivos de protección ya que estos necesitan tener las características interruptivas adecuadas y, además de esto, se debe tener la capacidad de interpretar las curvas de tiempo-corriente.

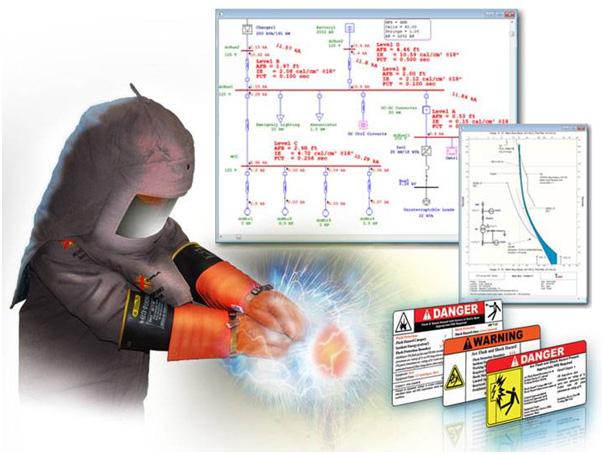

Este estudio te ayuda a determinar las distancias límites de seguridad por riesgo de arco eléctrico, evitando lesiones graves o incluso hasta la muerte al personal de operación y mantenimiento.

Un arco eléctrico es la luz y calor producidos como parte de una falla de arco, un tipo de explosión eléctrica o descarga que resulta de una conexión con baja impedancia, esto sucede a través del aire a la tierra o a alguna fase con voltaje en el sistema eléctrico.

Este estudio se realiza mediante ETAP, el cual estima en forma automática la energía incidente liberada durante el proceso de arco en fallas y determina los límites de protección requeridos.

El módulo permite diseñar sistemas de potencia seguros y al mismo tiempo cumplir con las regulaciones OSHA por la aplicación de la normativa NFPA 70E-2004 o IEEE Std. 1584-2002 & 1584a-2004 para cálculos Arc Flash. El análisis para el cálculo de cortocircuitos trifásicos se desarrolla tomando en cuenta la norma ANSI/IEEE o IEC. Asimismo, se determina el equipo de protección personal (PPE) requerido, el Arc Rating (ATPV)según el enfoque más ajustado a los límites de cercanía a partes energizadas para protección contra shocks de la NFPA 70E.

Para el análisis del arco eléctrico es necesario tomar en cuenta varios escenarios posibles, incluyendo los que producen los niveles máximos y mínimos de la corriente de falla. ETAP te permite analizar los resultados obtenidos de múltiples escenarios.
